Katalog konfiguracji
Konfiguracje detali przygotowane przez klientów
Lista detali skonfigurowanych w naszym konfiguratorze 3D: bębny napędowe i napinające, wałki, tuleje, piasty, korpusy, koła zębate i łańcuchowe, kołnierze, płyty, podkładki i noże. Każdą konfigurację można otworzyć, zmienić i wysłać jako zapytanie ofertowe.
| Model 3D | Detal | Wymiary | Cechy i wykonanie | Data |
|---|---|---|---|---|

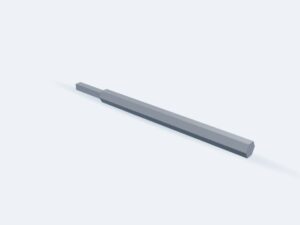

| WałekStal S355J2ZMN-2AX7-FDQ7 | sześciokąt 90 × 1500 mm, czop kwadrat 50 × 300 | Profil korpusu: sześciokątny (D pod klucz); Czopy (stopień średnicy): z jednej strony; Czop prawy: profil: kwadratowy (D pod klucz) | ||

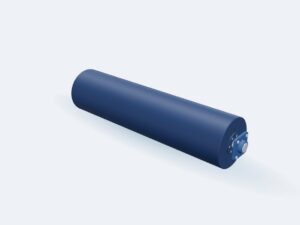

| Bęben napinającyStal S235JRZMN-B7B5-4HKL | Ø400 × 1600 mm (taśma B 1400), G 1780, oprawy handlowe SNR UCF — kołnierzowa kwadratowa, 4 otwory, wpust w piaście, siła napinania do 40 kN | Wymiary: katalogowe (wg tabeli); Średnica bębna Ø: Ø400; Rodzaj: zwrotny; Łożyskowanie: oprawy handlowe (SKF / FAG / SNR / LBC); Rodzaj oprawy handlowej: kołnierzowa kwadratowa, 4 otwory; Producent opraw handlowych: SNR UCF; Połączenie osi z piastą: wpust w piaście; Kształt płaszcza: walcowy; Powierzchnia bębna: metaliczna; Wymiary F / C / G: 1688 / 1740 / 1780 mm; Maks. siła napinania: 40 000 N; Masa katalogowa: 240 kg; Malowanie podstawowe RAL 5003 Granatowy (kolor SNR) | ||

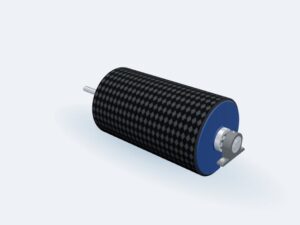

| Bęben napędowyStal S235JRZMN-YPKF-MVLF | Ø400 × 750 mm (taśma B 650), F 900, czop stopniowany Ø58 × 65 / Ø36 × 301 z prawej (l od czoła bębna), wał stopniowany Ø60 w oprawach, rowek wpustowy 10×8, wał ze stali stopowej, pierścienie rozprężno-zaciskowe, oprawy handlowe LBC UCP (stojąca niedzielona (zespół łożyskowy)), ogumowany CARO (klejony na zimno), guma ogólnego przeznaczenia | Wymiary: katalogowe (wg tabeli); Średnica bębna Ø: Ø400; Wał: stopniowany; Czop napędowy: z prawej; Rowki wpustowe na czopie: jeden; Rozmiar wpustu b×h: 10×8 mm (dobrany wg Ø36); Połączenie wału z bębnem: pierścienie rozprężno-zaciskowe; Oprawy łożysk: handlowe (SKF / FAG / SNR / LBC); Rodzaj oprawy handlowej: stojąca niedzielona (zespół łożyskowy); Producent opraw handlowych: LBC UCP; Powierzchnia bębna: ogumowana CARO (romb); Ogumowanie — metoda: klejenie na zimno; Oprawy łożysk: handlowe LBC UCP (stojąca niedzielona (zespół łożyskowy)); Malowanie proszkowe RAL 5003 Granatowy (kolor SNR) | ||

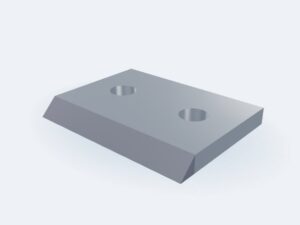

| NóżStal 40H (41Cr4)ZMN-0TNE-PKHY | 100 × 75 × 10 mm, ostrze 45°, 2 × Ø16 po obu stronach | Ostrze: jedna krawędź; Kąt ostrza: 45°; Rodzaj otworów: gładkie; Położenie otworów: skrajne – obie strony; Hartowanie indukcyjne | ||

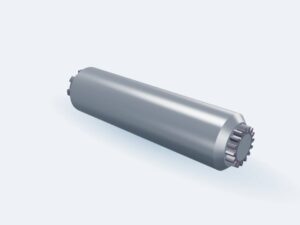

| WałekStal 40HM+QT (ulepszona)ZMN-7RT5-NO2D | Ø50 × 200 mm, czopy Ø35 × 7 i Ø40 × 7, wielowypust 8×32×38 ISO 14 (prawy), wielowypust DIN 5480 W35×2×16 (lewy) | Profil korpusu: okrągły; Czopy (stopień średnicy): z dwóch stron; Wielowypust na czopie prawym: prostokątny 8×32×38 ISO 14; Wielowypust na czopie lewym: ewolwentowy DIN 5480 W35×2×16; Hartowanie indukcyjne | ||

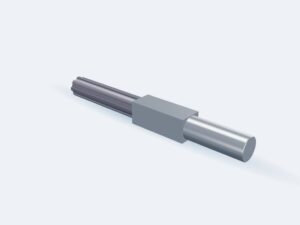

| WałekStal 40H (41Cr4)ZMN-DW03-L0WV | kwadrat 50 × 455 mm, czopy Ø48 × 125 i Ø48 × 200, wielowypust 8×42×48 ISO 14 (prawy) | Profil korpusu: kwadratowy (D pod klucz); Czopy (stopień średnicy): z dwóch stron; Czop lewy: profil: okrągły; Wielowypust na czopie prawym: prostokątny 8×42×48 ISO 14; Hartowanie indukcyjne | ||

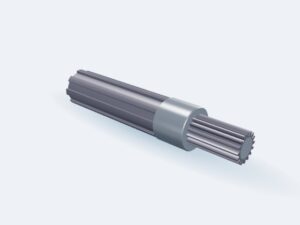

| WałekStal 40HM+QT (ulepszona)ZMN-R8R1-XX3L | Ø50 × 250 mm, czopy Ø35 × 60 i Ø48 × 150, wielowypust 8×42×48 ISO 14 (prawy), wielowypust DIN 5480 W35×2×16 (lewy) | Profil korpusu: okrągły; Czopy (stopień średnicy): z dwóch stron; Wielowypust na czopie prawym: prostokątny 8×42×48 ISO 14; Wielowypust na czopie lewym: ewolwentowy DIN 5480 W35×2×16; Hartowanie indukcyjne | ||

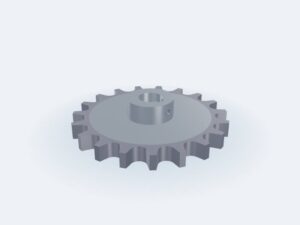

| Koło łańcuchoweStal C45ZMN-KV1S-SX58 | 16B (1"), z19, Ø zewn. 167,5 (Ø podz. 154,3) mm, otwór Ø25, piasta Ø50 × 20, 1 × M6 promieniowo w piaście | Łańcuch (PN-ISO 606): 16B (1"); Liczba rzędów: pojedynczy; Rowek wpustowy w otworze; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø25); Piasta; Rodzaj otworów: gwintowane; Gwint otworów: M6; Hartowanie indukcyjne | ||

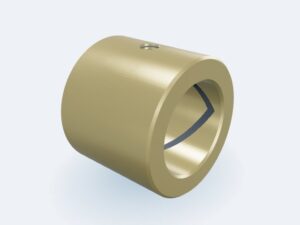

| TulejaMosiądz MO58ZMN-9K05-CEMX | Ø60 / Ø40 × 50 mm, rowek smarowy krzyżowy X w otworze, otwór smarowy M10 | Rowki smarowe w otworze: krzyżowy X (ósemka); Otwór smarowy (promieniowy): gwint M10 | ||
| TulejaMosiądz MO58ZMN-IN7J-LRJ7 | Ø60 / Ø40 × 50 mm, rowek smarowy krzyżowy X w otworze | Rowki smarowe w otworze: krzyżowy X (ósemka) | ||

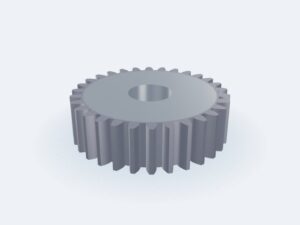

| Koło zębateStal C45ZMN-C2N3-9G2J | m14, z30, Ø zewn. 448,0 (Ø podz. 420,0) × 125 mm, otwór Ø125 | Hartowanie indukcyjne | ||

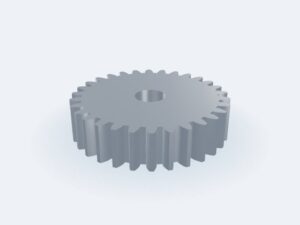

| Koło zębateStal C45ZMN-NAL8-JLTC | m8, z30, Ø zewn. 256,0 (Ø podz. 240,0) × 60 mm, otwór Ø50 | — | ||

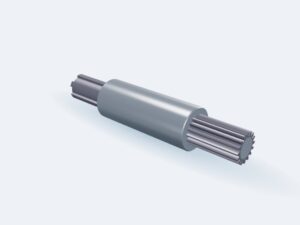

| WałekStal 40HM+QT (ulepszona)ZMN-O84X-FCNH | Ø50 × 250 mm, czopy Ø35 × 60 i Ø35 × 60, wielowypust 6×28×34 ISO 14 (prawy), wielowypust DIN 5480 W35×2×16 (lewy) | Profil korpusu: okrągły; Czopy (stopień średnicy): z dwóch stron; Wielowypust na czopie prawym: prostokątny 6×28×34 ISO 14; Wielowypust na czopie lewym: ewolwentowy DIN 5480 W35×2×16; Hartowanie indukcyjne | ||

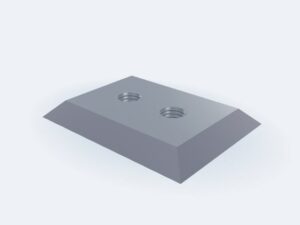

| NóżStal narzędziowa NC6ZMN-0V6F-2RXF | 100 × 75 × 10 mm, ostrze obwodowe 45°, 2 × M16 po obu stronach | Ostrze: cztery krawędzie (obwodowo); Kąt ostrza: 45°; Rodzaj otworów: gwintowane; Gwint otworów: M16; Położenie otworów: skrajne – obie strony; Hartowanie i odpuszczanie | ||

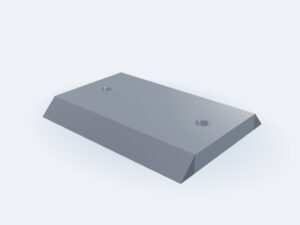

| NóżStal narzędziowa NC6ZMN-ZHTO-IX1C | 100 × 75 × 10 mm, ostrze 2 × 45°, 2 × M8 po obu stronach | Ostrze: dwie krawędzie; Kąt ostrza: 45°; Rodzaj otworów: gwintowane; Gwint otworów: M8; Położenie otworów: skrajne – obie strony; Hartowanie i odpuszczanie | ||

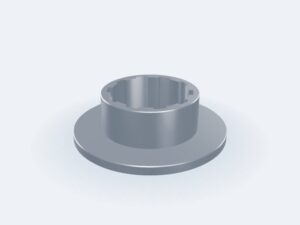

| PiastaStal 40HM+QT (ulepszona)ZMN-MYI5-3OKH | kołnierz Ø200 × 12, piasta Ø125, L 60 mm, otwór Ø100 z wielowypustem 10×102×112 ISO 14 | Wielowypust w otworze: prostokątny 10×102×112 ISO 14; Hartowanie indukcyjne | ||

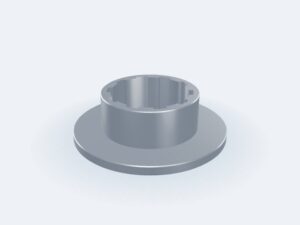

| PiastaStal 40H (41Cr4)ZMN-LQIN-5N8J | kołnierz Ø200 × 12, piasta Ø125, L 60 mm, otwór Ø100 z wielowypustem 10×102×112 ISO 14 | Wielowypust w otworze: prostokątny 10×102×112 ISO 14 | ||

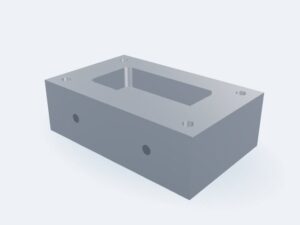

| KorpusStal S355J2ZMN-UFRK-0T3G | 160 × 100 × 50 mm, kieszeń 100 × 50 × 20, 4 × Ø9, 2 × M8 | Kieszeń od góry; Rodzaj otworów: gładkie; Położenie otworów: skrajne – obie strony; Gwint: M8 | ||

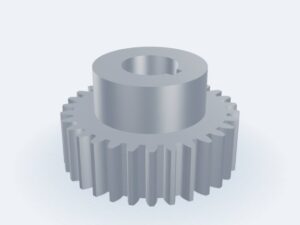

| Koło zębateStal S355J2ZMN-FZDW-EIMG | m3, z30, Ø zewn. 96,0 (Ø podz. 90,0) × 30 mm, otwór Ø30, piasta Ø60 × 25 | Rowek wpustowy w otworze; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø30); Piasta | ||

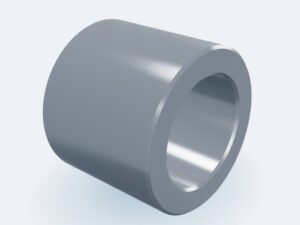

| TulejaStal C45ZMN-RU7D-GPCL | Ø60 / Ø40 × 50 mm | — | ||

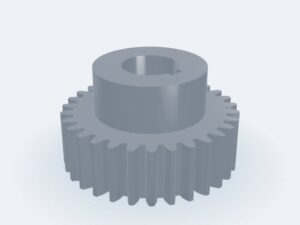

| Koło zębateStal 16HG (16MnCr5) do nawęglaniaZMN-E491-0CEH | m3, z30, Ø zewn. 96,0 (Ø podz. 90,0) × 30 mm, otwór Ø30, piasta Ø60 × 25 | Rowek wpustowy w otworze; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø30); Piasta | ||

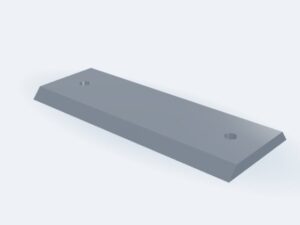

| NóżStal narzędziowa NC6ZMN-P5H9-9W1T | 206 × 79 × 10 mm, ostrze 2 × 50°, 2 × Ø10 | Ostrze: dwie krawędzie; Kąt ostrza: 50° | ||

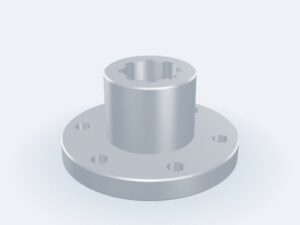

| PiastaStal 40H (41Cr4)ZMN-KIJV-S4GV | kołnierz Ø120 × 15, piasta Ø60, L 60 mm, otwór Ø35 z wielowypustem 8×36×42 ISO 14, 6 × Ø11 na PCD 95 | Wielowypust w otworze: prostokątny 8×36×42 ISO 14; Hartowanie i odpuszczanie; Ocynk galwaniczny |
Skonfiguruj własny detalWybierz rodzaj, materiał i wymiary — zobaczysz model 3D i wyślesz zapytanie.
