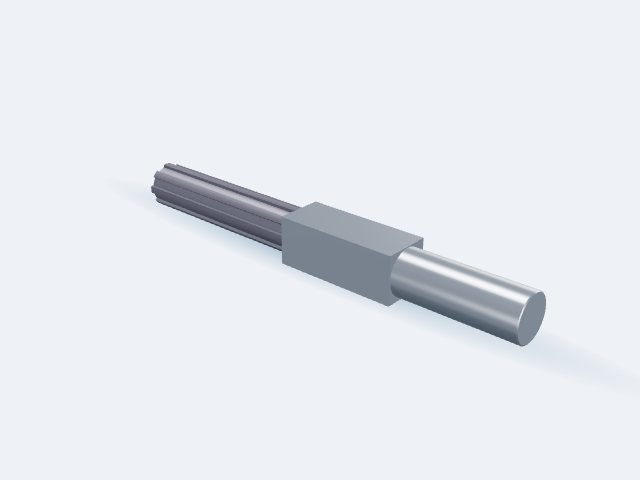

Wałek kwadrat 50 × 455 mm, czopy Ø48 × 125 i Ø48 × 200, wielowypust 8×42×48 ISO 14 (prawy)
Stal 40H (41Cr4)
Wałek: Stal 40H (41Cr4), kwadrat 50 × 455 mm, czopy Ø48 × 125 i Ø48 × 200, wielowypust 8×42×48 ISO 14 (prawy). Profil korpusu: kwadratowy (D pod klucz); Czopy (stopień średnicy): z dwóch stron; Czop lewy: profil: okrągły; Wielowypust na czopie prawym: prostokątny 8×42×48 ISO 14; Hartowanie indukcyjne. Konfiguracja ZMN-DW03-L0WV z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-DW03-L0WV
Masa / szt.7,17 kg
RodzajWałek
Parametry detalu
Średnica Ø D50 mm
Długość całkowita L455 mm
Profil korpusukwadratowy (D pod klucz)
Czopy (stopień średnicy)z dwóch stron
Czop prawy: średnica Ø d148 mm
Czop prawy: długość l1200 mm
Czop lewy: średnica Ø d248 mm
Czop lewy: długość l2125 mm
Czop lewy: profilokrągły
Fazy krawędzi1 mm
Wielowypust na czopie prawymprostokątny 8×42×48 ISO 14
Wielowypust na czopie lewymbrak
Wykonanie
| Materiał | Stal 40H (41Cr4) |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Hartowanie indukcyjne |
| Powłoka | Brak (stan surowy) |
| Masa | 7,17 kg / szt. |
