Motoreduktory
Motoreduktor N = 7,5 ÷ 15 kW wyposażony w silnik o mocy N = 7,5 ÷ 15,0 kW i w II stopniową przekładnię zębatą, przeznaczony jest do napędu głównie przenośników taśmowych, a także innych urządzeń bez konieczności stosowania sprzęgła. W wykonaniu z pierścieniem zaciskowym, pozwala na łatwy montaż i demontaż z bębnem napędowym lub innym zespołem napędowym.

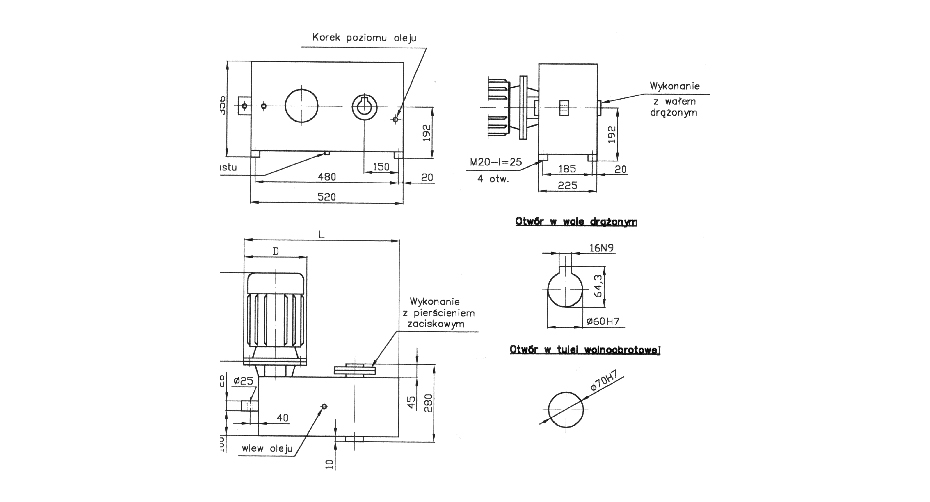

WYKONANIA
Motoreduktory są dostępne w dwóch wykonaniach:
- z wałem wolnoobrotowym drążonym
- z tuleją wolnoobrotową i pierścieniem zaciskowym
| Moc silnika [kW] | Ilość obrotów [obr/min] | D | A | H | C | L |
|---|---|---|---|---|---|---|
| 7,5 | 1450 | 300 | 507 | 290 | 797 | 597 |
| 960 | 350 | 628 | 320 | 948 | 622 | |
| 11 | 960 | 350 | 672 | 320 | 992 | 622 |
| 15 | 1460 | 350 | 672 | 320 | 992 | 622 |
| Moc [kW] | Prędkość silnika [obr/min] | Przełożenia | |||||||
| 5,24 | 6,35 | 7,73 | 10 | 12,5 | 15 | 19,71 | 25 | ||
| Moment obrotowy [Nm] | |||||||||
| 7,5 | 960 | 332 | 403 | 490 | 634 | 793 | 952 | 1250 | 1586 |
| 1450 | 220 | 266 | 323 | 418 | 523 | 628 | 852 | 1047 | |
| 11 | 960 | 487 | 592 | 720 | 932 | 1166 | 1400 | 1838 | 2332 |
| 15 | 1460 | 440 | 529 | 642 | 831 | 1039 | 1248 | 1639 | 2080 |
| [kW] | [obr\min] | Prędkość wału wolnoobr. [obr./min.] | |||||||
| 7,5 | 960 | 183 | 151 | 124 | 96 | 76,8 | 64 | 48,7 | 38,4 |
| 1450 | 277 | 228 | 188 | 145 | 116 | 96,7 | 73,6 | 58 | |
| 11 | 960 | 183 | 151 | 124 | 96 | 76,8 | 64 | 48,7 | 38,4 |
| 15 | 1460 | 279 | 230 | 189 | 146 | 117 | 97,3 | 74,1 | 58,4 |
