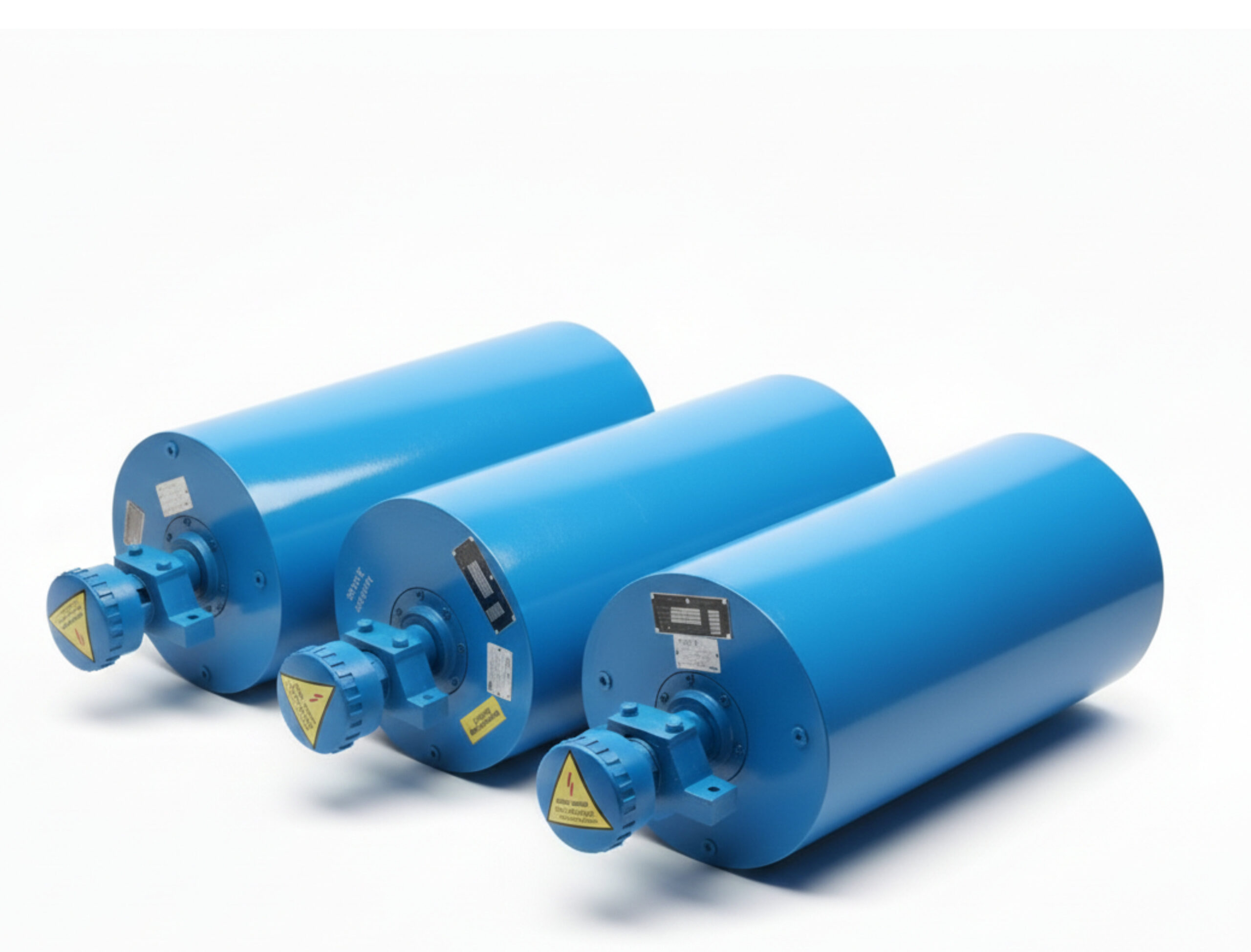

Elektrobębny

Nasz główny produkt, elektrobęben, służy jako napęd przenośników taśmowych, zastępuje tradycyjny układ bęben + sprzęgło + przekładnia + silnik elektryczny.

Po uzgodnionej zmianie konstrukcyjnej może służyć do napędu przenośników siatkowych, łańcuchowych oraz innych systemów transportowych.

Dodatkowo do elektrobębnów montujemy hamulce elektromagnetyczne, blokady ruchu wstecznego (sprzęgło jednokierunkowe).

Elektrobębny standardowo nie są napełniane olejem- napełnia użytkownik. Stosowane oleje: Hipol GL-4 80W,  Hipol GL-4 80W/90, Spartan EP-100.

Cechy charakteryzujące budowę elektrobębnów:

  • Zwarta i solidna konstrukcja zapewnia niezawodną eksploatację.
  • Wszystkie koła zębate wykonane są z wysokostopowej stali poddanej obróbce cieplnej.
  • Silnik, łożyska i przekładnia pracuje w oleju, który jest czynnikiem smarująco chłodzącym.
  • Wysokiej jakości uszczelnienia zapobiegają wyciekom oleju oraz przedostawaniu się wody, kurzu, zapewniając stopień ochrony IP55, 65, 66.
  • Prędkość obrotowa oprócz wyboru z szerokiej gamy katalogowej można rozbudować falownikiem.

Podstawowe dane techniczne elektrobębnów:

  • Szerokość taśmy  od 300 do 1400 mm,
  • Średnica od 165 do 630 mm,
  • Moc od 0,25 do 55 KW.
  • Standardowe napięcie 3x400V, 50Hz oraz inne na specjalne zamówienie
  • Czujniki temperatury silnika.
  • Płaszcz baryłkowy, cylindryczny lub ogumowany
  • Wykonanie kwasoodporne lub z innymi powłokami ochronnymi

Przykład oznaczenia elektrobębnów:

ø 315/500/2,2 kW/0,8 m/s /3x400V/G

  • ø 315 – typ/średnica nominalna bębna w [mm]
  • 500 – szerokość taśmy w [mm]
  • 2,2 – moc elektrobębna w [kW]
  • 0,8 – prędkość taśmy w [m/s]
  • 3×400 – zasilanie w [V]
  • G – płaszcz ogumowany[/list]

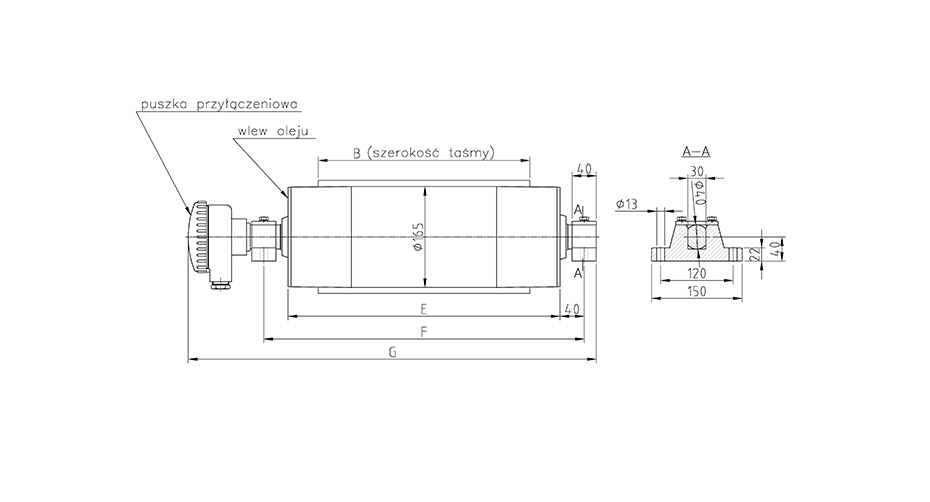

eb 165

Pobierz kartę katalogową
B Szerokość taśmy
[mm]
E
[mm]
F
[mm]
G
[mm]
Masa
[kg]
Iloœść oleju
[l]
Pobierz plik DWG
* 300380460605381,2
30040048062538,81,3
350450530675401,6
40050058072541,71,9
50060068082544,62,5
650750830975493,4
800900980112553,84,2
100011001180132556,35,4
*tylko dla P=0,25; 0,37; 0,55; 0,75 kW
Moc [kW]Prędkość taśœmy [ m/s ]
-0,080,10,150,20,30,40,50,630,81
Siła pociągowa [daN]
0,25-259219143106715342,5322721
0,37--2882101591058063504030
0,55--43331523915812096756046
0,75---3883282151581261048064
1,1---56948231523218515311893
Moment nominalny [ Nm ]
0,25-21318011887594435262317
0,37--238172131866652413325
0,55--3572601981309979625038
0,75---320271177131104866652
1,1---4703972601921531269877

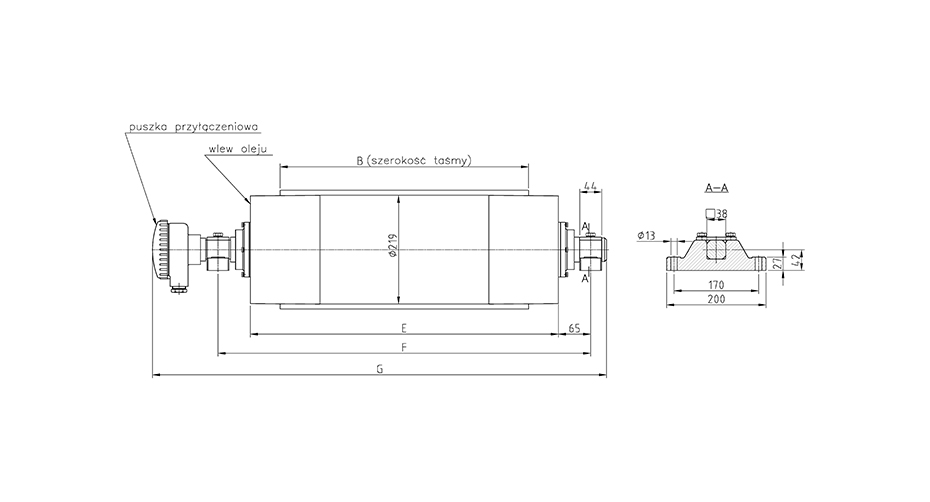

eb 219

Pobierz kartę katalogową
B Szerokość taśmy
[mm]
E
[mm]
F
[mm]
G
[mm]
Masa
[kg]
Iloœść oleju
[l]
Pobierz plik DWG
* 30045058074477,52,8
* 400520650814823,5
50062075091488,44,5
6507709001064986
800970110012641117,9
1000115012801444122,39,7
1200140015301694138,312,1
1400160017301894151,114,1
*Wykonanie bez hamulca
Moc [kW]Prędkość taśœmy [ m/s ]
0,080,10,150,20,30,50,70,81,01,251,6
Siła pociągowa [daN]
0,75783666416319209116917962--
1,5-1196766634454251177153120--
2,2--1149977609353278232170147115
3--15671132831480379317232200158
Moment nominalny [Nm]
0,758587294553492291271008668--
1,5-1310838695499275194167132--
2,2--12581070667386305254186161126
3--17161458910526415347254219172
Max. siła promieniowa 1400 daN

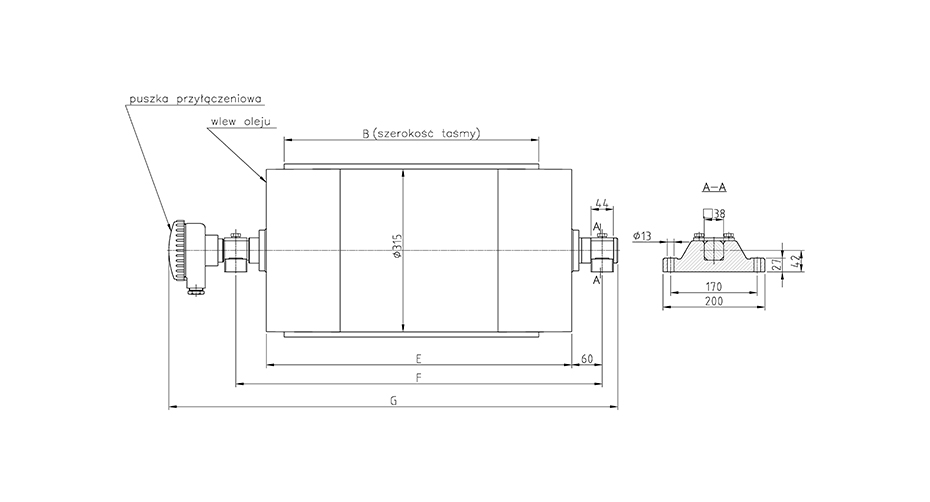

eb 315

Pobierz kartę katalogową
Typ(Moc)B Szerokość taśmy
[mm]
E [mm]F [mm]G [mm]Masa [kg]Iloœść oleju [l]
Pobierz plik DWG
1,5
2,2
3,0
* 4005006207821155,3
5006007208821258
650750870103214012
8009501070123215917,4
100011501270143217922,8
120014001520168220329,5
140016001720188222334,9
4,0* 5006007208821266
650750870103213610
8009501070123215114,5
100011501270143219019
120014001520168224025
140016001720188228029,5
*Wykonanie bez hamulca
Moc [kW]Prędkość taśmy [ m/s ]
0,50,70,811,251,622,53,15--
Siła pociągowa [daN]
1,5248196160126107836652---
2,2--238188153121928063--
3--32425720916512610986--
4---323274213169135---
Moment nominalny [ Nm ]
1,539631325620117113310584---
2,2--381301246193150128101--
3--519411335263202174138--
4---517439341270216---
Max siła promieniowa 1400 daN





eb 400

Pobierz kartę katalogową
B Szerokość taśmy
[mm]
E [mm]F [mm]G [mm]Masa [kg]Iloœść oleju [l]
Pobierz plik DWG
* 50060072090517118
650750870105518025
8009501070125519033
100011501270145520542
120014001520170522053
140016001720190523562
*Wykonanie bez hamulca
Moc [kW]Prędkość taśmy [ m/s ]
0,70,81,01,251,62,02,53,15
Siła pociągowa [daN]
4488417338281214168135108
5,5671571466387295231185150
Moment nominalny [ Nm ]
4976834677563429337270218
5,513431147931774590463371300
Max. siła promieniowa 3000 daN

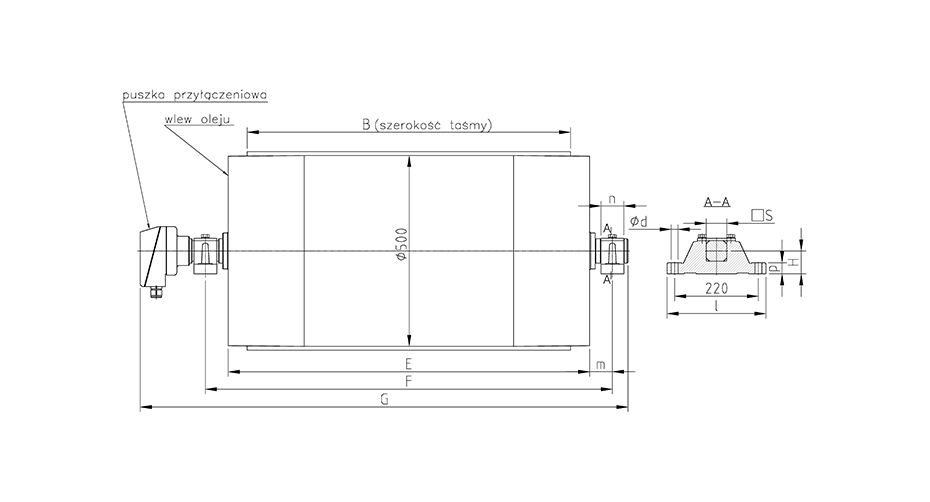

eb 500

Pobierz kartę katalogową
Typ(Moc)B Szerokość taśmy
[mm]
E [mm]F [mm]G [mm]Masa [kg]Iloœść oleju [l]
Pobierz plik DWG
7,5 - 11,0* 650750870108232030
8009501070128234639

100011501270148237261
120014001520173240474
140016001720193243088
15,0*650750910112531941
8009501110132535755
100011501310152538770
120014001560177542788
1400160017601975467103
18,5 - 22,0 - 30,0* 8009501100133545450
100011501300153548862
120014001550178552267
140016001750198556472
*Wykonanie bez hamulca
Moc [kW]Prędkość taśmy [ m/s ]
0,81,01,251,62,02,53,15----
Siła pociągowa[daN]
7,5803682513425320260202----
111137865744553458345280----
15---742615463375----
18,5---784618536416----
22---1150906787610----
30---156812361073832----
Moment nominalny [ Nm ]
7,52007170612831063800649506----
1128432162183713821144862699----
15---185515361157939----
18,5---1960154513411040----
22---2875226619671525----
30---3920309026822079----
Max. siła promieniowa 3500 daN dla 7,5-15 kW
Max. siła promieniowa 5500 daN dla 18,5-30 kW

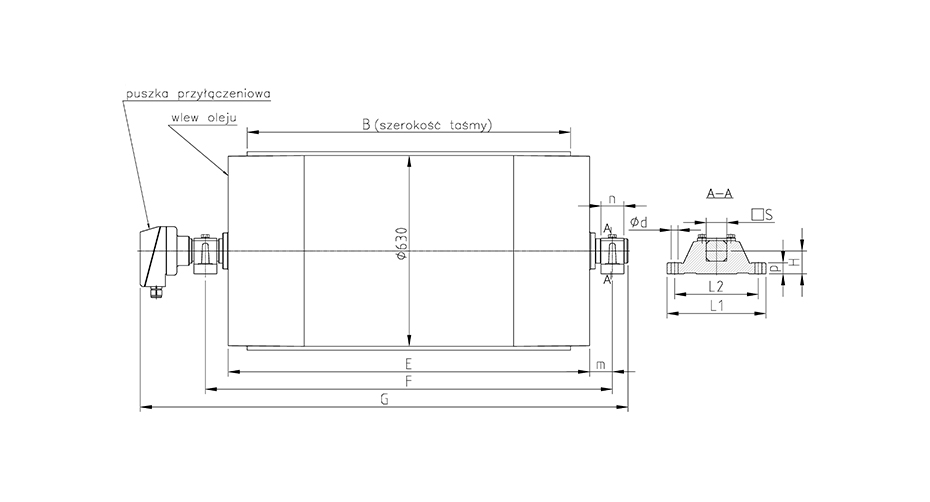

eb 630

Pobierz kartę katalogową
Typ(Moc)B Szerokość taśmy
[mm]
E [mm]F [mm]G [mm]Masa [kg]Iloœść oleju [l]
Pobierz plik DWG
18,5
22
30
*8009501100133274475
100011501300158278780
120014001550178283085
140016001750198287396
1600180019502182916108
37
*1000120014001760108578
1200140016001960120081
1400160018002160131591
16001800200023601330105
45
55
*1000120014001760123578
1200140016001960135081
1400160018002160146591
16001800200023601580105
*Wykonanie bez hamulca
Moc [kW]Prędkość taśmy [ m/s ]
2,02,53,154,0
Siła pociągowa[daN]
18,5767659530-
22913784631-
3012441069860-
37-1230978795
45184415561234-
55-184914281133
Moment nominalny [Nm]
18,5241720761671-
22287524691987-
30392033662710-
37-399731792584
45599250584016-
55-601346443684
