Koło łańcuchowe 16B (1"), z19, Ø zewn. 167,5 (Ø podz. 154,3) mm, otwór Ø25, piasta Ø50 × 20, 1 × M6 promieniowo w piaście
Stal C45

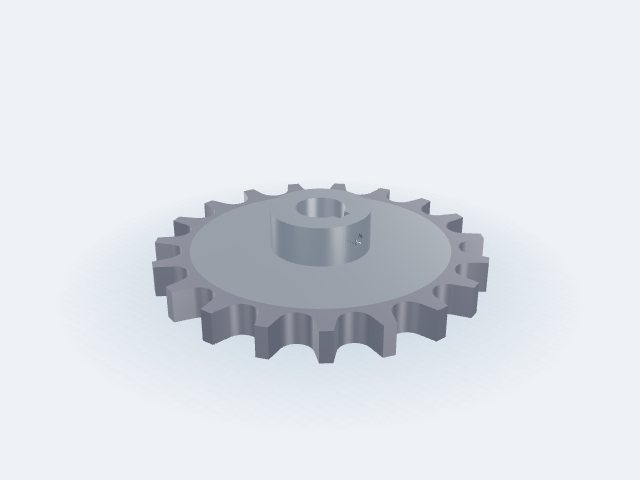

Koło łańcuchowe: Stal C45, 16B (1"), z19, Ø zewn. 167,5 (Ø podz. 154,3) mm, otwór Ø25, piasta Ø50 × 20, 1 × M6 promieniowo w piaście. Łańcuch (PN-ISO 606): 16B (1"); Liczba rzędów: pojedynczy; Rowek wpustowy w otworze; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø25); Piasta; Rodzaj otworów: gwintowane; Gwint otworów: M6; Hartowanie indukcyjne. Konfiguracja ZMN-KV1S-SX58 z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-KV1S-SX58
Masa / szt.2,35 kg
RodzajKoło łańcuchowe
Parametry detalu
Łańcuch (PN-ISO 606)16B (1")
Liczba rzędówpojedynczy
Liczba zębów z19
Otwór Ø d25 mm
Rowek wpustowy w otworzetak
Rozmiar wpustu b×h8×7 mm (dobrany wg Ø25)
Piastatak
Średnica piasty Ø50 mm
Długość piasty20 mm
Otwory promieniowe w piaście1
Rodzaj otworówgwintowane
Gwint otworówM6
Średnica podziałowa154,3 mm
Średnica zewnętrzna167,5 mm
Szerokość wieńca15,8 mm
Wykonanie
| Materiał | Stal C45 |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Hartowanie indukcyjne |
| Powłoka | Brak (stan surowy) |
| Masa | 2,35 kg / szt. |
