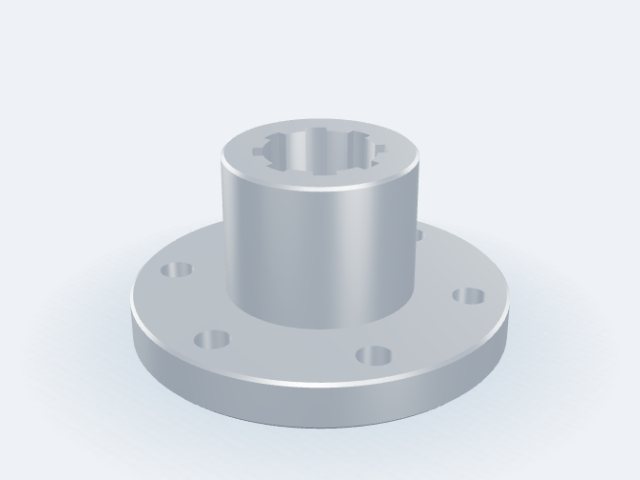

Piasta kołnierz Ø120 × 15, piasta Ø60, L 60 mm, otwór Ø35 z wielowypustem 8×36×42 ISO 14, 6 × Ø11 na PCD 95
Stal 40H (41Cr4)
Piasta: Stal 40H (41Cr4), kołnierz Ø120 × 15, piasta Ø60, L 60 mm, otwór Ø35 z wielowypustem 8×36×42 ISO 14, 6 × Ø11 na PCD 95. Wielowypust w otworze: prostokątny 8×36×42 ISO 14; Hartowanie i odpuszczanie; Ocynk galwaniczny. Konfiguracja ZMN-KIJV-S4GV z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-KIJV-S4GV
Masa / szt.1,81 kg
RodzajPiasta
Parametry detalu
Średnica kołnierza Ø D120 mm
Grubość kołnierza t15 mm
Średnica piasty Ø dp60 mm
Długość całkowita L60 mm
Otwór Ø d35 mm
Wielowypust w otworzeprostokątny 8×36×42 ISO 14
Otwory w kołnierzu6
Średnica otworów Ø11 mm
Średnica podziałowa PCD95 mm
Fazy krawędzi1 mm
Wykonanie
| Materiał | Stal 40H (41Cr4) |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 3,2 |
| Obróbka cieplna | Hartowanie i odpuszczanie |
| Powłoka | Ocynk galwaniczny |
| Masa | 1,81 kg / szt. |
