Zakłady Mechaniczne "Niemcza" Sp. z o.o.

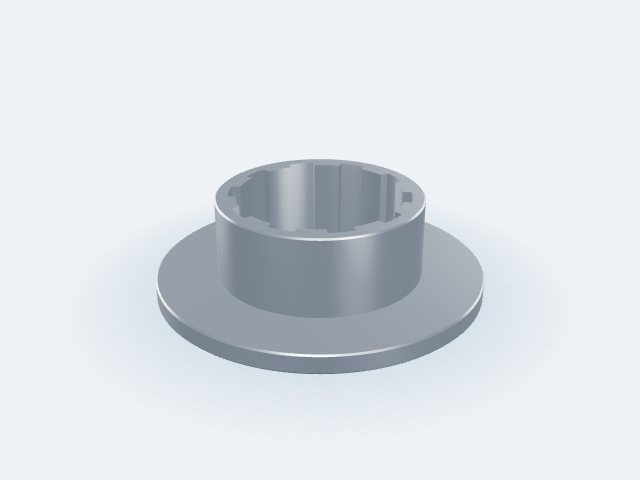

Piasta kołnierz Ø200 × 12, piasta Ø125, L 60 mm, otwór Ø100 z wielowypustem 10×102×112 ISO 14
Stal 40H (41Cr4)
Piasta: Stal 40H (41Cr4), kołnierz Ø200 × 12, piasta Ø125, L 60 mm, otwór Ø100 z wielowypustem 10×102×112 ISO 14. Wielowypust w otworze: prostokątny 10×102×112 ISO 14. Konfiguracja ZMN-LQIN-5N8J z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-LQIN-5N8J
Masa / szt.3,88 kg
RodzajPiasta
Parametry detalu
Średnica kołnierza Ø D200 mm
Grubość kołnierza t12 mm
Średnica piasty Ø dp125 mm
Długość całkowita L60 mm
Otwór Ø d100 mm
Wielowypust w otworzeprostokątny 10×102×112 ISO 14
Otwory w kołnierzubrak
Fazy krawędzi1 mm
Wykonanie
| Materiał | Stal 40H (41Cr4) |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Brak |
| Powłoka | Brak (stan surowy) |
| Masa | 3,88 kg / szt. |
