Wałek Ø50 × 250 mm, czopy Ø35 × 60 i Ø48 × 150, wielowypust 8×42×48 ISO 14 (prawy), wielowypust DIN 5480 W35×2×16 (lewy)
Stal 40HM+QT (ulepszona)

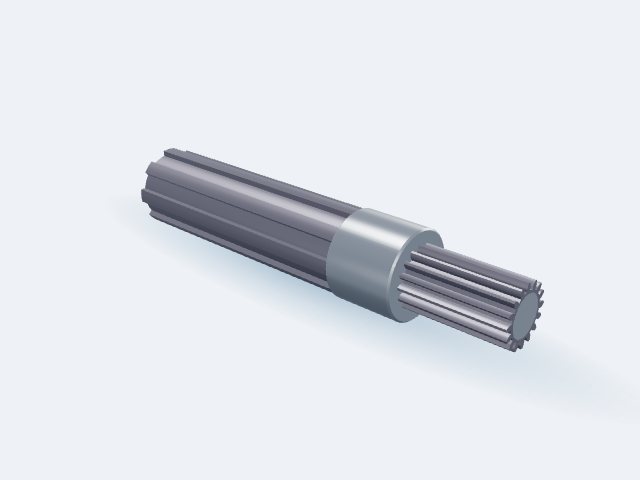

Wałek: Stal 40HM+QT (ulepszona), Ø50 × 250 mm, czopy Ø35 × 60 i Ø48 × 150, wielowypust 8×42×48 ISO 14 (prawy), wielowypust DIN 5480 W35×2×16 (lewy). Profil korpusu: okrągły; Czopy (stopień średnicy): z dwóch stron; Wielowypust na czopie prawym: prostokątny 8×42×48 ISO 14; Wielowypust na czopie lewym: ewolwentowy DIN 5480 W35×2×16; Hartowanie indukcyjne. Konfiguracja ZMN-R8R1-XX3L z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-R8R1-XX3L
Masa / szt.3,20 kg
RodzajWałek
Parametry detalu
Średnica Ø D50 mm
Długość całkowita L250 mm
Profil korpusuokrągły
Czopy (stopień średnicy)z dwóch stron
Czop prawy: średnica Ø d148 mm
Czop prawy: długość l1150 mm
Czop lewy: średnica Ø d235 mm
Czop lewy: długość l260 mm
Fazy krawędzi1 mm
Wielowypust na czopie prawymprostokątny 8×42×48 ISO 14
Wielowypust na czopie lewymewolwentowy DIN 5480 W35×2×16
Wykonanie
| Materiał | Stal 40HM+QT (ulepszona) |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Hartowanie indukcyjne |
| Powłoka | Brak (stan surowy) |
| Masa | 3,20 kg / szt. |
