Bębny napędowe

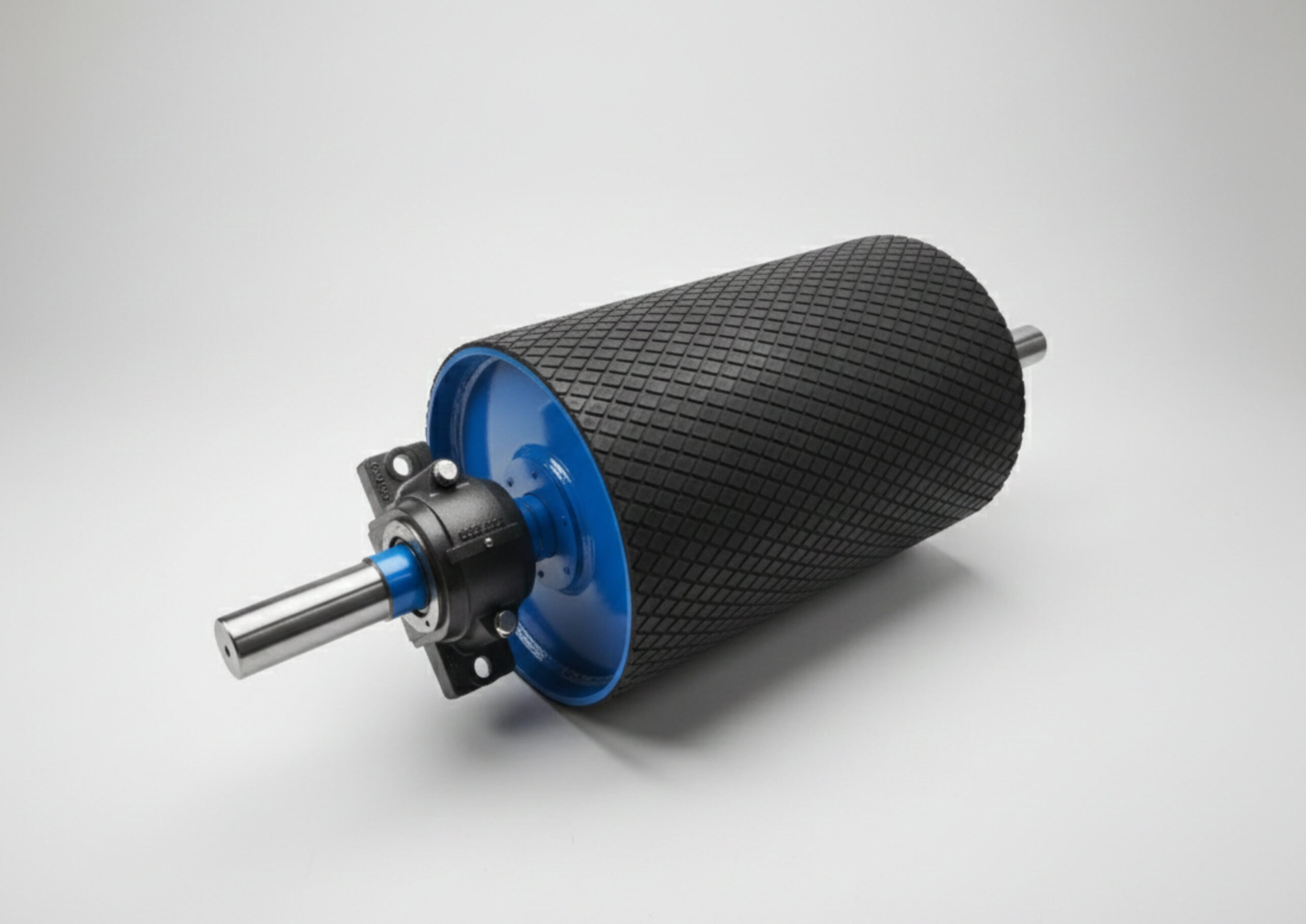

Standardowo bębny napędowe wykonujemy w wersji spawanej z niedzielonymi stalowymi oprawami łożysk. Na życzenie klienta lub ze względu na duże obciążenia końcówki napędowej wykonujemy wały ze stali stopowych i łączymy je z płaszczem bębna za pomocą pierścieni rozprężno zaciskowych. Istnieje możliwość zastosowania żeliwnych opraw dzielonych, niedzielonych lub wykonania bębna bez opraw i łożysk. Bębny mogą być ogumowane lub metaliczne.
 |

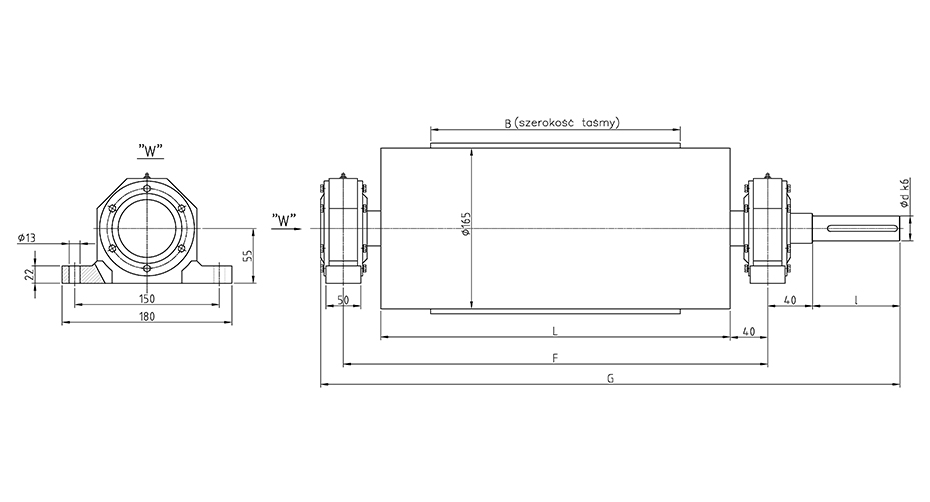

| Wymiary [mm] | ||||||
|---|---|---|---|---|---|---|
| B Szerokość taśmy [mm] | 300 | 400 | 500 | 650 | 800 | 1000 |
| L | 400 | 500 | 600 | 750 | 900 | 1100 |
| F | 480 | 580 | 680 | 830 | 980 | 1180 |
| d | Należy dopasować do motoreduktora | |||||
| l | Należy dopasować do motoreduktora | |||||
|

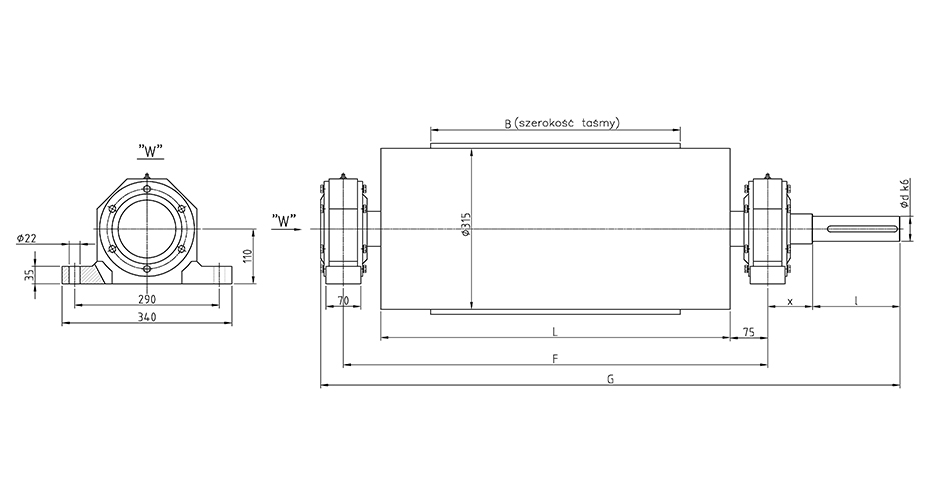

| Wymiary [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|
| B Szerokość taśmy [mm] | 300 | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| L | 450 | 520 | 620 | 770 | 970 | 1150 | 1400 | 1600 |
| F | 580 | 650 | 750 | 900 | 1100 | 1280 | 1530 | 1730 |
| d | Należy dopasować do motoreduktora | |||||||
| l | Należy dopasować do motoreduktora | |||||||
|

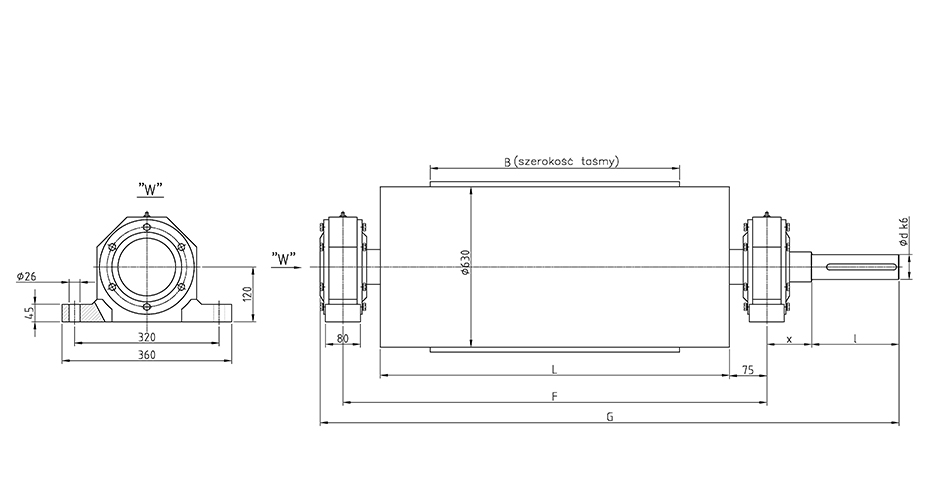

| Wymiary [mm] | |||||||
|---|---|---|---|---|---|---|---|
| B Szerokość taśmy [mm] | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| L | 500 | 600 | 750 | 950 | 1150 | 1400 | 1600 |
| F | 650 | 750 | 900 | 1100 | 1300 | 1550 | 1750 |
| d | Należy dopasować do motoreduktora | ||||||
| l | Należy dopasować do motoreduktora | ||||||
|
| Wymiary [mm] | |||||||
|---|---|---|---|---|---|---|---|
| B Szerokość taśmy [mm] | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| L | 500 | 600 | 750 | 950 | 1150 | 1400 | 1600 |
| F | 650 | 750 | 900 | 1100 | 1300 | 1550 | 1750 |
| d | Należy dopasować do motoreduktora | ||||||
| l | Należy dopasować do motoreduktora | ||||||
|
| Wymiary [mm] | |||||||
|---|---|---|---|---|---|---|---|
| B Szerokość taśmy [mm] | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| L | 500 | 600 | 750 | 950 | 1150 | 1400 | 1600 |
| F | 650 | 750 | 900 | 1100 | 1300 | 1550 | 1750 |
| d | Należy dopasować do motoreduktora | ||||||
| l | Należy dopasować do motoreduktora | ||||||
|
| Wymiary [mm] | |||||||
|---|---|---|---|---|---|---|---|
| B Szerokość taśmy [mm] | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| L | 500 | 600 | 750 | 950 | 1150 | 1400 | 1600 |
| F | 650 | 750 | 900 | 1100 | 1300 | 1550 | 1750 |
| d | Należy dopasować do motoreduktora | ||||||
| l | Należy dopasować do motoreduktora | ||||||
SPECJALNE WYKONANIA
Na specjalne zamówienie możliwe jest wykonanie bębnów w innych, nie wymienionych obok wymiarach.
Jeżeli są Państwo zainteresowani nietypowym wykonaniem – prosimy o kontakt pod numerem 74 837 65 55 lub o przesłanie dokumentacji technicznej na adres e-mail z.m.niemcza@wp.pl
