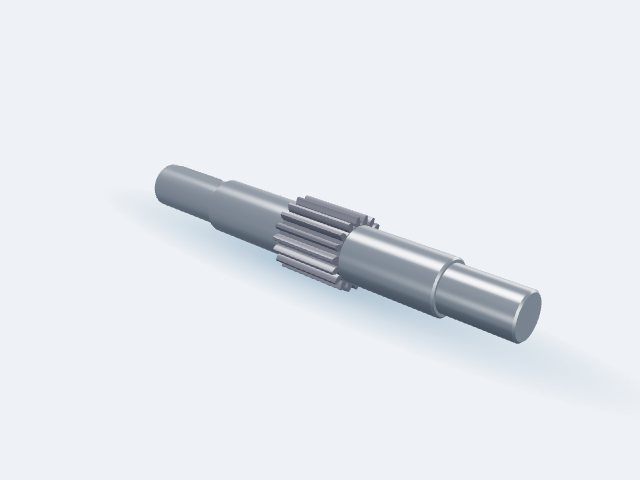

Wałek zębaty m2, z18, Ø zewn. 40,0 (Ø podz. 36,0), b 40; wałek Ø30 × 240 mm, czopy Ø25 × 40 i Ø25 × 50
Stal 40HM+QT (ulepszona)
Wałek zębaty: Stal 40HM+QT (ulepszona), m2, z18, Ø zewn. 40,0 (Ø podz. 36,0), b 40; wałek Ø30 × 240 mm, czopy Ø25 × 40 i Ø25 × 50. Kąt pochylenia zębów β: 0° (zęby proste); Położenie wieńca: na środku korpusu; Czopy (stopień średnicy): z dwóch stron; Czop prawy: profil: okrągły; Czop lewy: profil: okrągły; Rowki wpustowe: z jednej strony; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø25); Zarys odniesienia: α 20°, ha 1,0·m, hf 1,25·m (PN-ISO 53); Hartowanie indukcyjne. Konfiguracja ZMN-M7B9-LXKX z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-M7B9-LXKX
Masa / szt.1,28 kg
RodzajWałek zębaty
Parametry detalu
Moduł m2
Liczba zębów z18
Kąt pochylenia zębów β0° (zęby proste)
Szerokość wieńca b40 mm
Położenie wieńcana środku korpusu
Średnica korpusu Ø D30 mm
Długość całkowita L240 mm
Czopy (stopień średnicy)z dwóch stron
Czop prawy: średnica Ø d125 mm
Czop prawy: długość l150 mm
Czop prawy: profilokrągły
Czop lewy: średnica Ø d225 mm
Czop lewy: długość l240 mm
Czop lewy: profilokrągły
Fazy krawędzi1 mm
Wielowypust na czopie prawymbrak
Wielowypust na czopie lewymbrak
Rowki wpustowez jednej strony
Rozmiar wpustu b×h8×7 mm (dobrany wg Ø25)
Średnica podziałowa36,0 mm
Średnica zewnętrzna40,0 mm
Średnica stóp zębów31,0 mm
Zarys odniesieniaα 20°, ha 1,0·m, hf 1,25·m (PN-ISO 53)
Wykonanie
| Materiał | Stal 40HM+QT (ulepszona) |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Hartowanie indukcyjne |
| Powłoka | Brak (stan surowy) |
| Masa | 1,28 kg / szt. |
