Zakłady Mechaniczne "Niemcza" Sp. z o.o.

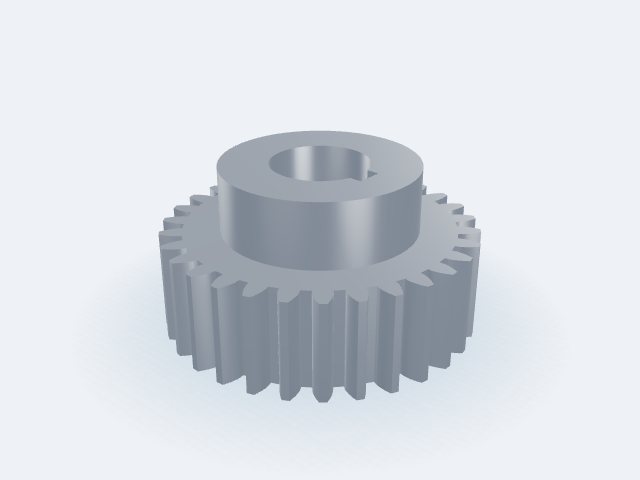

Koło zębate m3, z30, Ø zewn. 96,0 (Ø podz. 90,0) × 30 mm, otwór Ø30, piasta Ø60 × 20
Stal S355J2
Koło zębate: Stal S355J2, m3, z30, Ø zewn. 96,0 (Ø podz. 90,0) × 30 mm, otwór Ø30, piasta Ø60 × 20. Rowek wpustowy w otworze; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø30); Piasta. Konfiguracja ZMN-68LH-GUI1 z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-68LH-GUI1
Masa / szt.1,66 kg
RodzajKoło zębate
Parametry detalu
Moduł m3
Liczba zębów z30
Szerokość wieńca b30 mm
Otwór Ø d30 mm
Rowek wpustowy w otworzetak
Rozmiar wpustu b×h8×7 mm (dobrany wg Ø30)
Piastatak
Średnica piasty Ø60 mm
Długość piasty20 mm
Otwory promieniowe w piaściebrak
Średnica podziałowa90,0 mm
Średnica zewnętrzna96,0 mm
Wykonanie
| Materiał | Stal S355J2 |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Brak |
| Powłoka | Brak (stan surowy) |
| Masa | 1,66 kg / szt. |
