Zakłady Mechaniczne "Niemcza" Sp. z o.o.

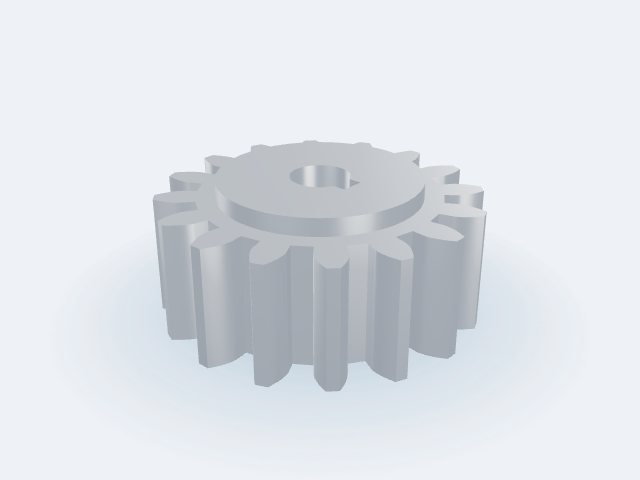

Koło zębate m3, z16, Ø zewn. 54,0 (Ø podz. 48,0) × 20 mm, otwór Ø10, piasta Ø34 × 3
Aluminium PA6 (2017A)
Koło zębate: Aluminium PA6 (2017A), m3, z16, Ø zewn. 54,0 (Ø podz. 48,0) × 20 mm, otwór Ø10, piasta Ø34 × 3. Rowek wpustowy w otworze; Rozmiar wpustu b×h: 4×4 mm (dobrany wg Ø10); Piasta. Konfiguracja ZMN-Y1KR-EOJJ z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-Y1KR-EOJJ
Masa / szt.104 g
RodzajKoło zębate
Parametry detalu
Moduł m3
Liczba zębów z16
Szerokość wieńca b20 mm
Otwór Ø d10 mm
Rowek wpustowy w otworzetak
Rozmiar wpustu b×h4×4 mm (dobrany wg Ø10)
Piastatak
Średnica piasty Ø34 mm
Długość piasty3 mm
Otwory promieniowe w piaściebrak
Średnica podziałowa48,0 mm
Średnica zewnętrzna54,0 mm
Wykonanie
| Materiał | Aluminium PA6 (2017A) |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 1,6 |
| Obróbka cieplna | Brak |
| Powłoka | Brak (stan surowy) |
| Masa | 104 g / szt. |
