Zakłady Mechaniczne "Niemcza" Sp. z o.o.

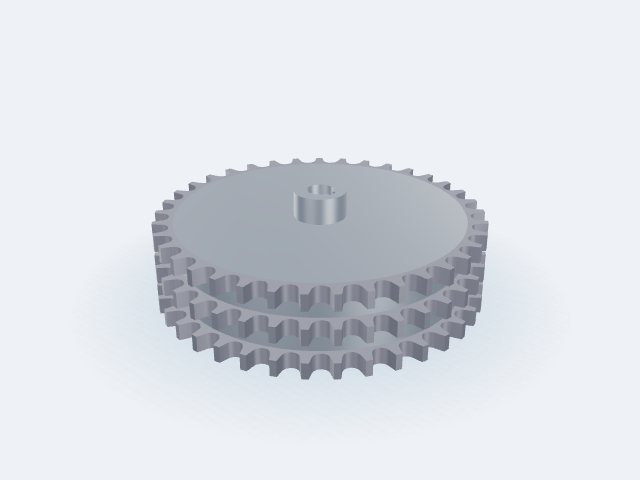

Koło łańcuchowe 16B, p = 25,4 mm (1"), z37, Ø zewn. 313,7 (Ø podz. 299,5) mm, potrójne, otwór Ø25, piasta Ø50 × 25
Stal C45
Koło łańcuchowe: Stal C45, 16B, p = 25,4 mm (1"), z37, Ø zewn. 313,7 (Ø podz. 299,5) mm, potrójne, otwór Ø25, piasta Ø50 × 25. Norma łańcucha (ISO 606): seria B (europejska); Łańcuch (PN-ISO 606): 16B, p = 25,4 mm (1"); Liczba rzędów: potrójny; Rowek wpustowy w otworze; Rozmiar wpustu b×h: 8×7 mm (dobrany wg Ø25); Piasta; Hartowanie indukcyjne. Konfiguracja ZMN-9OHZ-GDLV z konfiguratora 3D Zakłady Mechaniczne "Niemcza" Sp. z o.o. — detal wykonywany na zamówienie.
KodZMN-9OHZ-GDLV
Masa / szt.42,42 kg
RodzajKoło łańcuchowe
Parametry detalu
Norma łańcucha (ISO 606)seria B (europejska)
Łańcuch (PN-ISO 606)16B, p = 25,4 mm (1")
Liczba rzędówpotrójny
Liczba zębów z37
Otwór Ø d25 mm
Rowek wpustowy w otworzetak
Rozmiar wpustu b×h8×7 mm (dobrany wg Ø25)
Piastatak
Średnica piasty Ø50 mm
Długość piasty25 mm
Otwory promieniowe w piaściebrak
Średnica podziałowa299,5 mm
Średnica zewnętrzna313,7 mm
Szerokość wieńca79,2 mm
Wykonanie
| Materiał | Stal C45 |
|---|---|
| Tolerancje | Ogólne ISO 2768-m |
| Chropowatość | Ra 3,2 |
| Obróbka cieplna | Hartowanie indukcyjne |
| Powłoka | Brak (stan surowy) |
| Masa | 42,42 kg / szt. |
